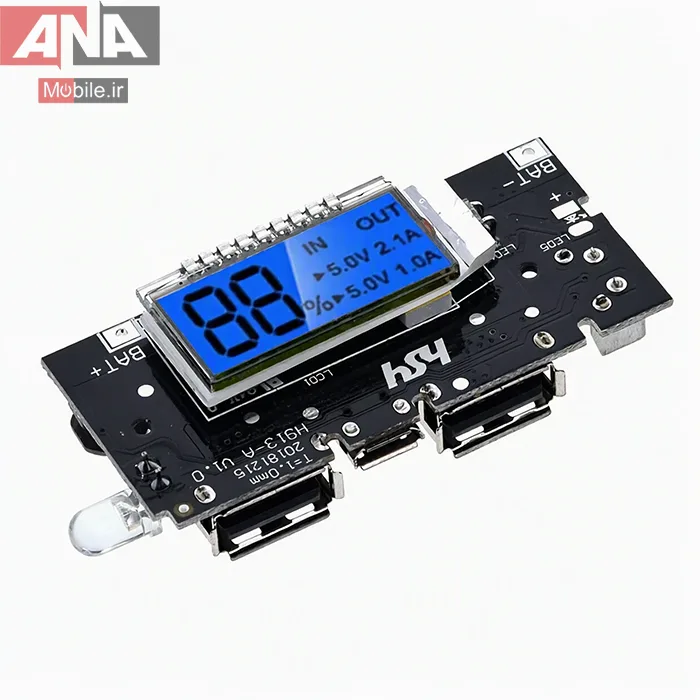

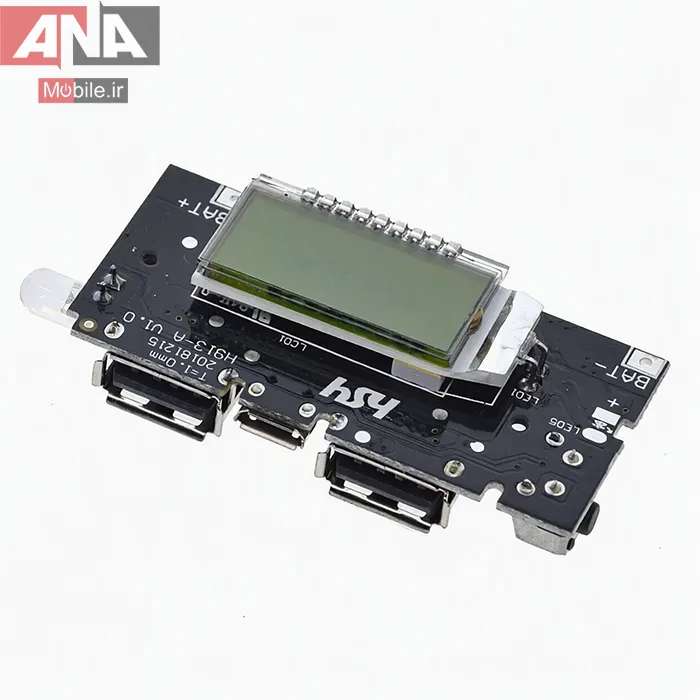

ماژول پاوربانک مدل H913-A V1.0 یکی از کامل‌ترین و کاربردی‌ترین بردهای شارژر همراه برای ساخت یا تعمیر پاوربانک است. این ماژول مجهز به دو پورت خروجی USB Type-A (یکی ۱ آمپر و دیگری ۲.۱ آمپر) و یک درگاه ورودی Micro USB جهت شارژ باتری‌ها میباشد. وجه تمایز اصلی این برد، مجهز بودن به یک صفحه نمایش LCD دیجیتال با نور پس‌زمینه آبی است که به صورت لحظه‌ای درصد دقیق شارژ باتری، وضعیت شارژ ورودی (IN) و جریان و ولتاژ خروجی (OUT 5V/1A یا 5V/2.1A) را نمایش می‌دهد.
همچنین یک چراغ قوه LED کوچک و کاربردی بر روی برد تعبیه شده است که کارایی آن را دوچندان می‌کند.
ویژگی‌های برجسته:
- دو پورت خروجی مجزا: پشتیبانی هم‌زمان از خروجی استاندارد 5V/1A و خروجی سریع 5V/2.1A.
- صفحه نمایش هوشمند LCD: نمایش دقیق درصد باتری و وضعیت پورت‌های ورودی و خروجی.
- سیستم‌های محافظتی پیشرفته: مجهز به مدار محافظت در برابر شارژ بیش از حد (Overcharge)، تخلیه غیرمجاز (Over-discharge) و اتصال کوتاه.
- کلید کنترل چندکاره: کنترل آسان خروجی و روشن/خاموش کردن چراغ قوه LED.
راهنمای راه‌اندازی و استفاده:

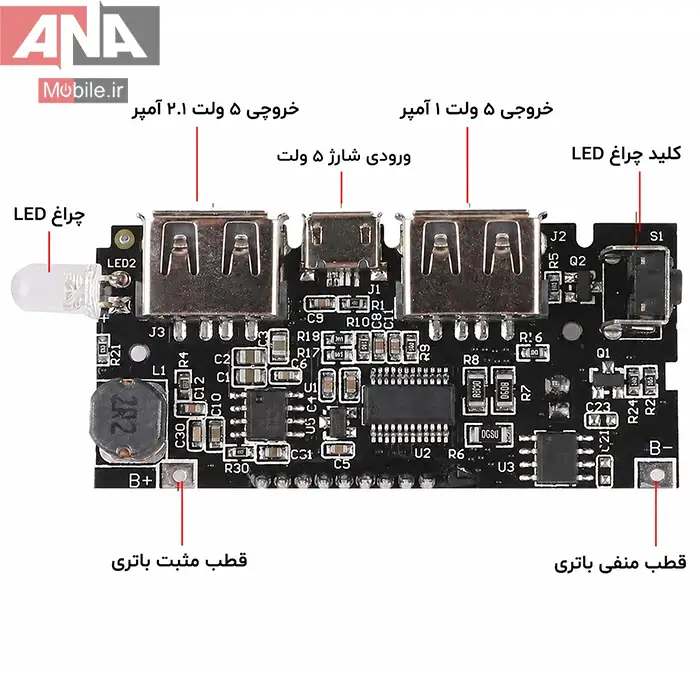

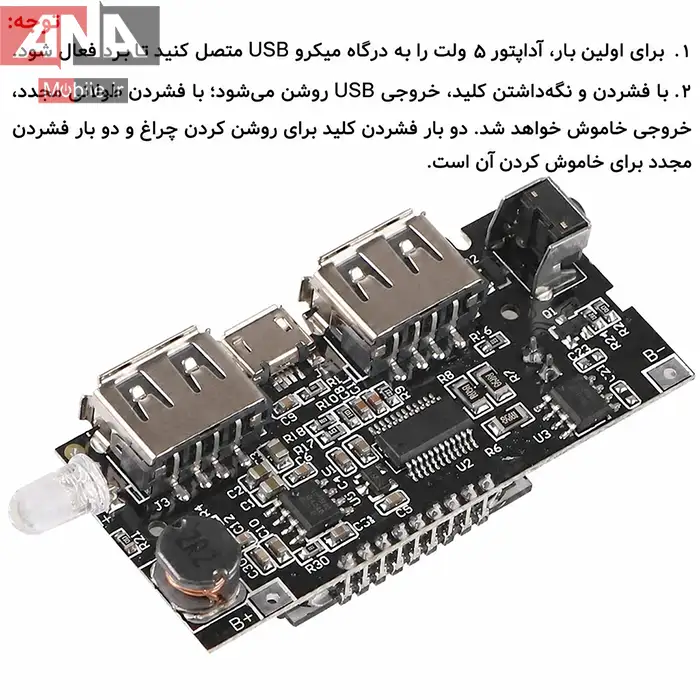

- راه‌اندازی اولیه (اکتیو کردن): پس از اتصال باتری‌های لیتیوم-یون یا لیتیوم-پلیمر (3.7 ولت) به پدهای
+BAT و -BAT، برای فعال شدن مدار لازم است یک‌بار شارژر ۵ ولت را به درگاه Micro USB متصل نمایید.

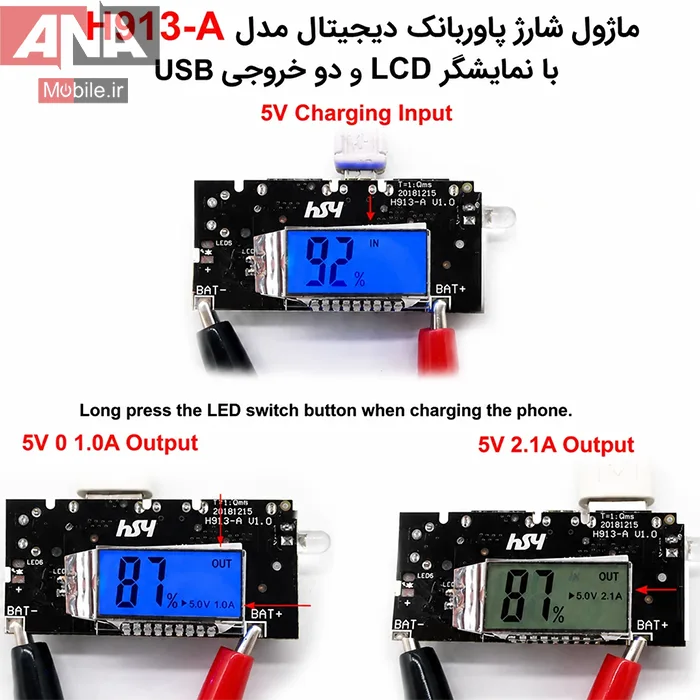

- روشن/خاموش کردن خروجی: با فشردن طولانی کلید سوییچ، خروجی USB فعال و با فشردن طولانی مجدد، خروجی قطع می‌شود.
- کنترل چراغ قوه LED: با دوبار فشردن سریع کلید سوییچ (Double Click)، چراغ LED روشن و با دوبار فشردن مجدد، خاموش می‌گردد.
